电梯光幕工作原理及电梯光幕坏了的表现

电梯光幕工作原理及电梯光幕坏了的表现

电梯光幕的红外发射和接收通路数目理论上最大可有215个，考虑到实际光幕的高度和上下通路之间的间距，一般不会超过48个。

电梯光幕分直线扫描方式和交叉扫描方式，在直线扫描模式下，单片机每次向发送端和接收端发送相同的通路选择信号，即第一路发第一路收、第二路发第二路收、…第十五路发第十五路收、第十六路发第十六路收。而在交叉扫描模式下，单片机每次向发送端和接收端发送不同的通路选择信号。即第一路发第二路收、第二路发第一路收、……第十五路发第十六路收、第十六路发第十五路收。相比之下，交叉扫描模式对物体的高度测量更为精确，且在检测区域中心1/3处的检测精度最高。最小检测高度可缩至直线扫描模式下的2/3。但是考虑到实际需要，现在普遍使用的都是直线扫描方式的安全光幕。

电梯光幕是一种光线式电梯门安全保护装置，适用于客梯、货梯，保护乘客的安全。由安装在电梯轿门两侧的红外发射器和接收器、安装在轿顶的电源盒及专用柔性电缆四大部分组成。在发射器内有32个（16个）红外发射管，在MCU的控制下，发射接收管依此打开，自上而下连续扫描轿门区域，形成一个密集的红外线保护光幕。当其中任何一束光线被阻挡时，控制系统立即输出开门信号，轿门即停止关闭并反转开启，直至乘客或阻挡物离开警戒区域后电梯门方可正常关闭，从而达到安全保护目的，这样可避免电梯夹人事故的发生。

电梯光幕的一边等间距安装有多个红外发射管，另一边相应的有相同数量同样排列的红外接收管，每一个红外发射管都对应有一个相应的红外接收管，且安装在同一条直线上。当同一条直线上的红外发射管、红外接收管之间没有障碍物时，红外发射管发出的调制信号（光信号）能顺利到达红外接收管。红外接收管接收到调制信号后，相应的内部电路输出低电平，而在有障碍物的情况下，红外发射管发出的调制信号（光信号）不能顺利到达红外接收管，这时该红外接收管接收不到调制信号，相应的内部电路输出为高电平。当光幕中没有物体通过时，所有红外发射管发出的调制信号（光信号）都能顺利到达另一侧的相应红外接收管，从而使内部电路全部输出低电平。这样，通过对内部电路状态进行分析就可以检测到物体存在与否的信息。

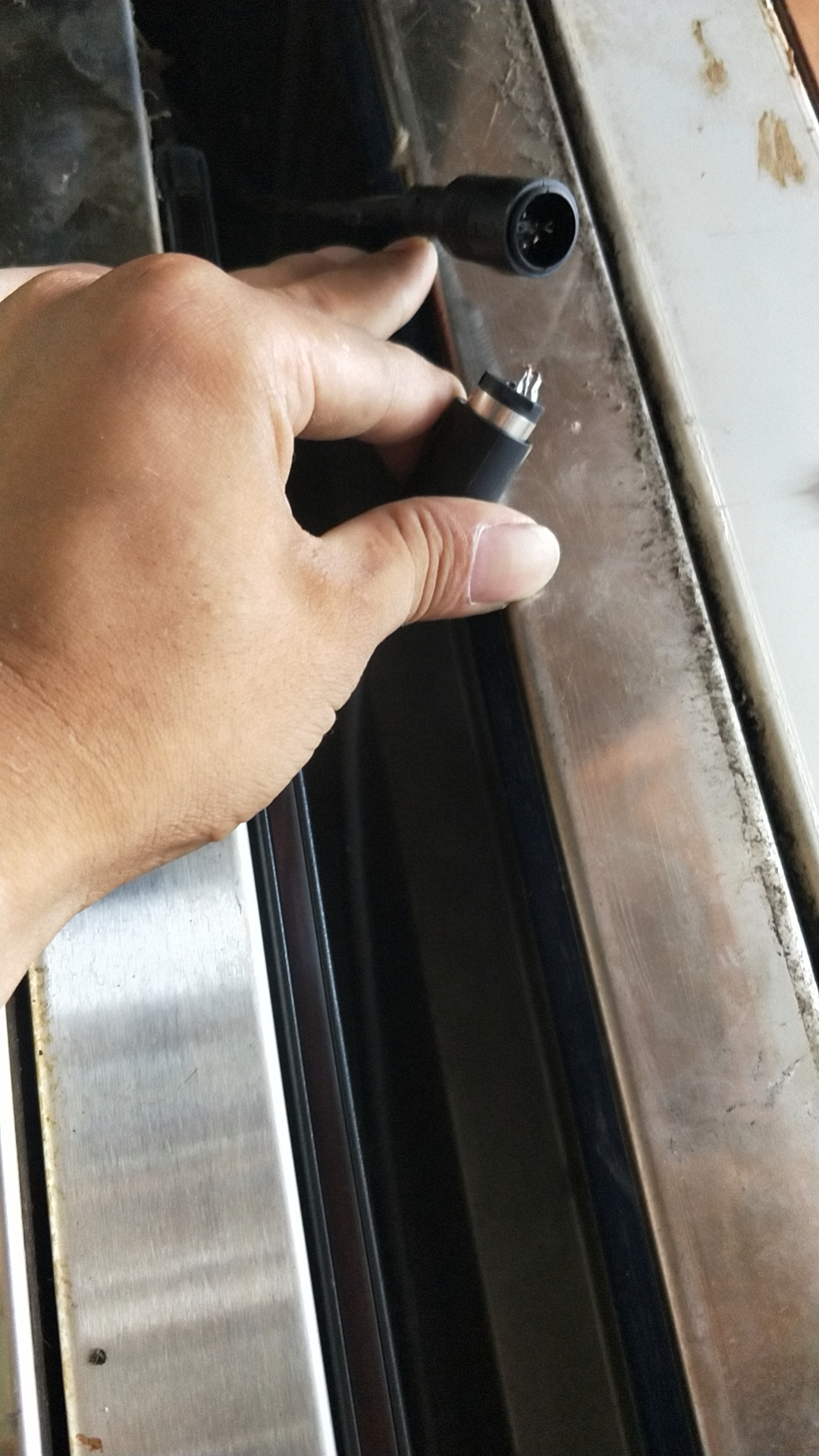

安装调试操作方法

检查电梯安全光幕是否牢固的固定在需装备的设备上，电梯光幕传感器的发射器和接收器是否在一平面内，且以发射器和接收
